翔仪磁罗盘 XY-MC
产品简介
高性能、高可靠的磁感应传感器技术，为导航飞控系统提供高分辨率、低功耗、无滞后、大动态范围地磁测量数据，实现稳定、高精度的地磁航向测量功能。
技术参数
|
接口特性 |
启动延迟 |
＜50ms |
|---|---|---|
|
采样速率 |
150HZ |
|
|
输出接口 |
RS232 / CAN总线 |
|
|
波特率 |
RS232：4800bps ~ 256000bps |
|
|
输出格式 |
16进制高性能协议 |
|
|
输出频率 |
20HZ |
|
|
接口类型（针座） |
MX3.0mm-43650-1×4P母弯针座 |
|
|
接口类型（外部线） |
MX3.0mm-43645-1*4P公胶壳 |
|
|
性能参数 |
测量范围 |
±8Gauss |
|
航向精度（RMS） |
1° |
|
|
分辨率 |
0.1° |
|
|
重复性 |
0.3° |
|
|
供电电压 |
1路 DC 5V |
|
|
功耗（峰值） |
＜0.25W |
|
|
尺寸 |
35mm×29mm×13mm（±2mm） |
|
|
重量 |
14.6g（±2g） |
|
|
工作温度 |
-40℃~+70℃ |
|
|
储存温度 |
-40℃~+85℃ |
|
|
湿度 |
95% 非凝露 |
|

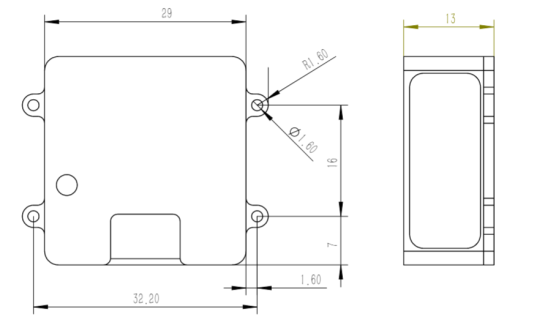

尺寸图

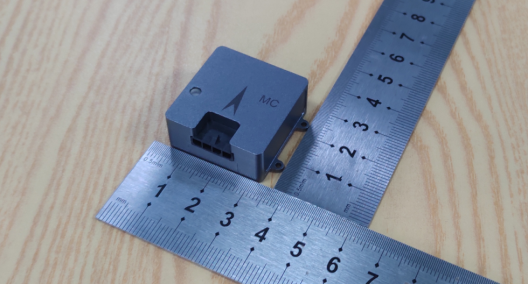

图1 实物图
图2 三维图
