翔仪电流监测模块XY-BMS
产品简介
翔仪电流监测模块XY-BMS可用于监测无人机系统的电流、电压、功率、耗电量等。可在地面站软件中实时显示测量数据并存储，进行数据分析绘图，得出对应曲线。有利于分析无人机各个飞行阶段的电流、电压、功率及电量消耗等情况。
|
穿线方式 |
全闭式穿线孔，内径8mm |
|
电流采集范围 |
0~150A，± 0.2A |
|
电压采集范围 |
0~120V，± 0.2V |
|
输出接口 |
CAN 2.0A/B |
|
波特率1Mbps，输出频率10Hz |
|
|
供电电压 |
1路DC 5~8V |
|
功率 |
<0.5W |
|
重量 |
41g（±2g） |
|
尺寸 |
40×45×35mm（±2mm） |
|
工作温度 |
-40℃~+70℃ |
|
储存温度 |
-40℃~+85℃ |
|
湿度 |
95% 非凝露 |

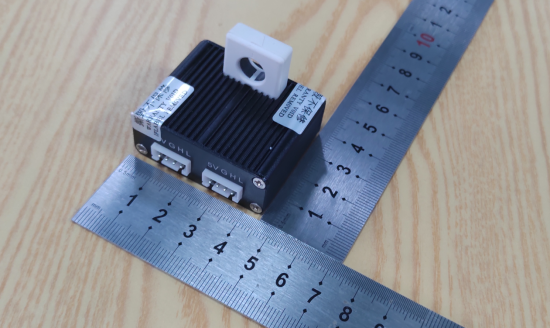

图1实物图

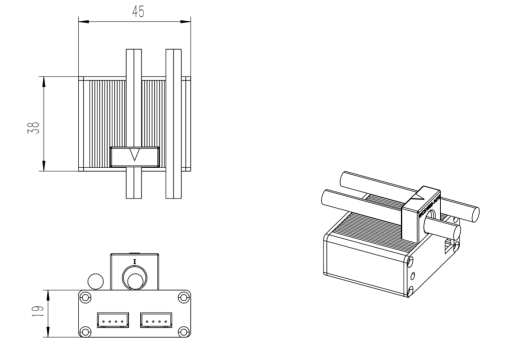

图2三维图
